电涡流系列

YY980电涡流位移传感器

YY980电涡流位移传感器

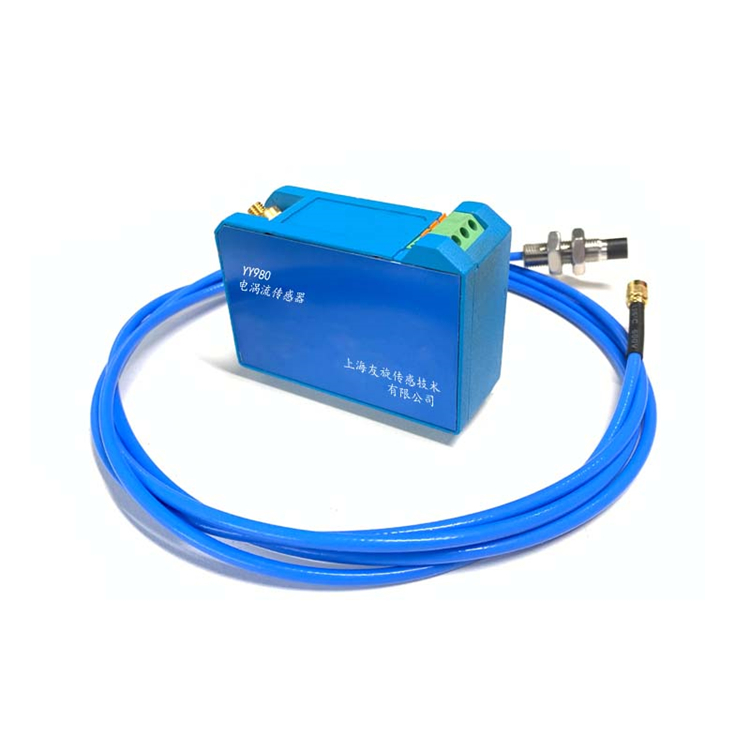

YY980电涡流位移传感器(图1)

YY980电涡流传感器产品说明书

一. 电涡流传感器工作原理及特性:

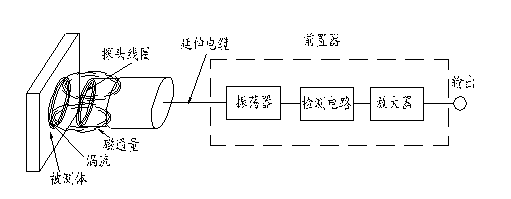

 YY980电涡流位移传感器(图2)

       传感器的基本工作系统由被测体、探头、延伸电缆、前置器构成。前置器产生高频振荡电流通过延伸电缆流入探头线圈,线圈会产生轴向磁场,当被测金属体靠近这个磁场,在被测金属表面产生涡流(电涡流的强弱随探头与被测体表面之间距离的变化而变化),从而引起线圈Q值变化。距离小时电涡流作用强,线圈Q值小;距离大时电涡流作用弱,线圈Q值大。在实际应用中,将线圈Q值的变化经前置器检波、放大转化成电压的变化。实现将机械位移(间隙)值转换成电压值。

电涡流位移传感器工作原理图

 综上,电涡流传感器工作系统中被测体的材质与测量结果密切相关。

 ● 被测体材料对传感器特性影响:



YY980电涡流位移传感器(图3)



位移 (mm) 材料影响数据曲线:

订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定,出厂校验时均将45#钢作被测体材料,被测体平面直径尺寸以大于或等于3倍探头直径进行校准。

.YY 980系列电涡流传感器特点

▲ 可靠性:

=探头头部体选用PPS工程塑料并通过模具成型。保证探头具有高强度、耐高温(220℃)、抗腐蚀性能;不易碰坏、碰到某些化学药品也不会被腐蚀;保证了探头的可靠性;

=探头信号输出使用的同轴电缆和延伸同轴电缆选用进口宽温度范围电缆(-55℃~200℃);电缆强度高、电气特性一致性好(有利于减小互换性误差);

=电缆接头选用进口军用标准插头座,接触电阻小,可靠性增加;

=前置器输出端子有容错和过载保护,即使接错线不会引起前置器的电路损坏;

=前置器有防雷击、抑制电网尖峰干扰能力,使前置器更安全;

.YY 980系列电涡流位移传感器技术参数

探头、延伸电缆在-30℃~120℃,前置器在-30℃~80℃;相对湿度95%环境中,长期工作不损坏。

● 探头直径(mm): Ф3、Ф5、Ф8、 Ф10、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40

● 线性范围(mm): 0.5、1、2、4、 6、 8、 14.5、 18、 22

● 灵敏度(V/mm):32、16、8、 4、 2、 2、 1、 0.8、 0.6

灵敏度(mA/mm):32、16、8、 4、 2、 2、 1、 0.8、 0.6

● 输出电压:0~-24V、4~20mA(可根据用户需要设计)

● 工作温度:探头(-20~120)℃, 延长电缆(-20~120)℃, 前置器(-30~50)℃

● 线性误差:<±1%

● 频率响应:0~5KHz

● 工作电源:-24VDC、+24VDC、± 15V、AC220V(可根据用户需要设计工作电压)

四.现场安装调试

(一)探头安装的一般步骤

1.根据测量部位的量程、安装空间的环境和尺寸、被测体材料等特性选定传感器,并检查传感器各部分外观是否完好、各部分是否配套。通常成套订购的传感器,在出厂时提供检验单、检验单上注明了配套校准的传感器各部分型号、编号,可据此与产品上的标记核对。然后在传感器的探头、延伸电缆(如果有)、前置器上分别进行特定标记(如1#瓦水平振动“、”轴位移“等)来说明其作用以及区分多套传感器各部分间联接关系、电缆两端应作标记以便在多根电缆头中进行分辩,这种标记应该防油、防水。

2.将传感器各部分联接好,通电检查传感器线性、灵敏度等,若超差,则需重新校准。检查时特别要注意校准试件材料是否与被测体材料一致或者具有相近成份。

3.将探头拧进安装螺孔内。

4.调整探头安装间隙。不同用途探头的初始安装间隙有不同的要求:

  轴位移、胀差:依照仪表的零点进行安装;

  振动、鉴相、偏心:安装在传感器的线性中点。

5.紧固安装探头。

6.固定探头电缆:内部安装探头电缆,在机器内部先用电缆固定架固定,然后穿过电缆密封装置,再拧紧电缆密封组件(多个探头共用一个电缆密封装置时,在各探头电缆都穿过来后再拧紧);外部安装探头电缆,只需拧紧支架上的电缆密封组件。

(二)延伸电缆安装

作为联接探头与前置器的中间部件,延伸电缆的安装应保证其在使用过程中不易受到损坏。通常采用管道铺设,否则应采用带铠装的延伸电缆。另外应将过长的电缆线盘成直径不小于50mm的圆环用绑绳扎紧后,用压片将其固定,不能随意剪断过长的电缆。

在选型时,应保证延伸电缆的长度加探头电缆长度之和大于探头安装处到前置器安装处的距离,而且通常前置器都是集中在安装机器的同一侧。

延伸电缆转接头的密封与绝缘

延伸电缆的外表皮是用聚塑料绝缘和密封的,探头的内部结构也已经绝缘,但是延伸电缆和探头电缆的接头是和信号“地”相接的,而且不具有密封性。由于延伸电缆转接头和探头电缆高频接头的联接处通常是悬空在接线盒里,为了避免联接处和机壳接触以及加强其密封性,应该对联接处进行绝缘保护。一种较好的方法是采用热缩套管收缩包裹。在产品出厂时本公司作为附件按每个探头100mm长提供了一节φ8透明热缩套管,现场安装时剪下约50mm长的一节,接好接头后,将套管套在接头处,用电吹风将其加热收缩即可。这样还能起到防止接头松动的作用。如果需要脱开接头,只要用刀片小心将热缩套管划开,再次联接接头则另剪一节完好的未收缩套管套上后收缩。

铺设延伸电缆管道:为了保护电缆不易被损坏,通常采用管道铺设延伸电缆。
