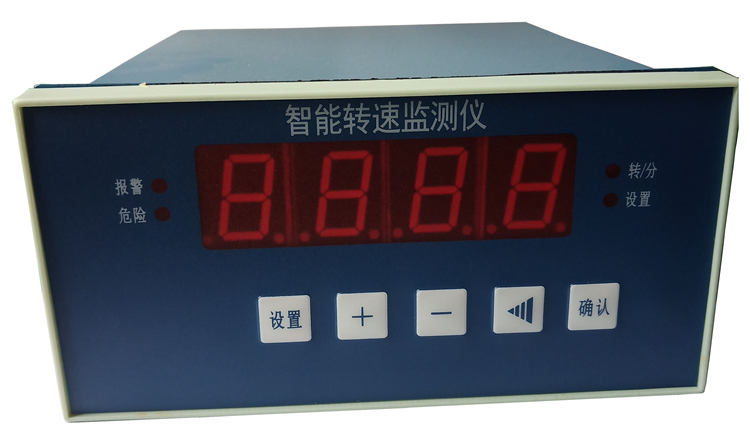

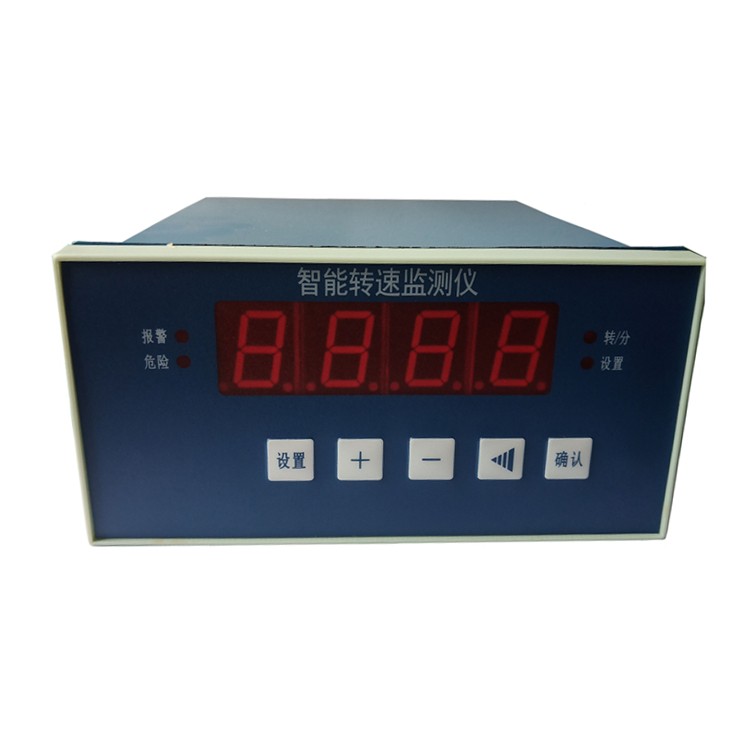

YY6983智能转速监测仪 (图1)

  YY6983速度监测仪使用说明书

  一、概述:

  YY6983速度监测仪,即频率/转速功能表是采用美国高性能单片机作为中央处理器,具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本产品在频率测量方面突破传统的周期测量和脉冲计数测量方法,整合这两种测量方法的优点,采用先进的全同步周期测量法,使仪表在测量范围和测量精度方面实现质的飞跃,因此,该仪表可广泛应用于各行各业中需要高精度频率测量场合。

  二、主要技术性能:

  1、显示范围:0~99999;0.001~999.99,量程自动切换

  2、系数设定范围:1~99999;0.0001~9.9999

  3、输入信号频率:0Hz~100KHz

  4、输入信号幅值:正弦波0.3V~30V(有效值)

  矩形波5V~15V(高电平)

  0V~1V(低电平)

  5、测量精度:0.01级,分辨率可达0.001HZ

  6、供电电源:DC24V

  7、使用环境:温度0℃~40℃

  相对湿度≤85%

  大气压力(86~106)kpa

  8、外形尺寸:160mm×80mm×130mm(开孔尺寸:150mm×75mm)

  9、重量:约0.5kg

  三、操作说明:

  1、转速频率显示切换(当外接高电压信号时此操作需断开信号):

  按“设定2”键,“00000”为频率显示加滤波,“00001”为转速显示加滤波,“00002”为频率显示无滤波,“00003”为转速显示无滤波,按“设定1”键切换。无退出键,等待10秒钟自动返回测量状态,或断电重启返回测量状态。

  2、参数设置(当外接高电压信号时此操作需断开信号):

  按“设定1”键,进入分频值设定界面,进入界面后“设定1”键为左移位键,“设定2”键为数值加键,分频值必须设定在1-99999或者0.0001-9.9999数字内,其他值无效,通过“设定1”和“设定2”设定好所需要的参数后,等待10秒钟自动返回测量状态,或断电重启返回测量状态。分频概念:即齿轮一转所取的信号脉冲数。例如,齿轮一转取60个脉冲信号,分频值即设定为60即可。

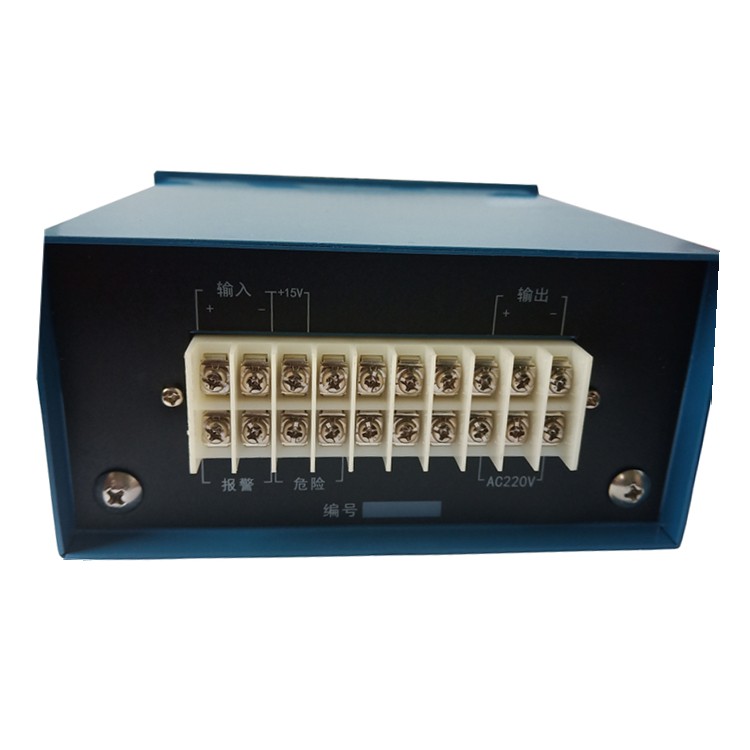

  3、端子接线和信号输入方式说明:

  端口(12)---24VDC端口(13)---0V

  端口(4)---传感黑线端口(5)---传感器红线端口(6)---传感器黄线

  四、保养及注意事项

  1.仪表应小心轻放,避免剧烈振动,防止损坏机内元器件。

  2.仪表应放在干燥、通风的地方,同时附近又没有酸性气体及其它能引起腐蚀的物质。

  3.用户在遵守使用说明的条件下,保修一年。

  4.仪表不应随便拆动,因机内带电以免造成人体伤害。
