转速系列

  • YY920磁电式转速传感器
YY920磁电式转速传感器

YY920磁电式转速传感器

  YY920磁电式转速传感器

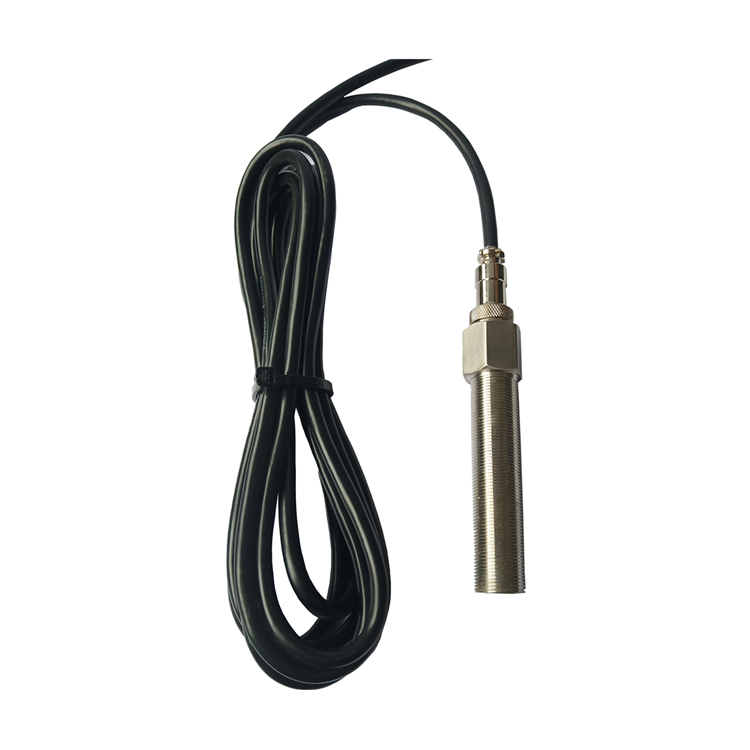

YY920磁电式转速传感器(图1)

  YY920磁电式转速传感器

  YY920磁电式转速传感器将转角位移转换为交流电压信号,非接触便能测量各种导磁材料如:齿轮、带孔(或槽)圆盘(或轴)、叶轮等的转速。

  磁电式传感器内装永久磁钢,当磁芯端面近处有转动的导磁齿轮、带孔(或槽)圆盘(或轴)等时,由于磁路中磁阻的变化,传感器内线圈即能感应输出相应的交流电压信号,输出近似正弦波电信号。

  1.技术说明

  ●被测体应为导磁体。

  建议:测速感齿轮模数≥2,材料为导磁低碳钢。

  当用于高转速测量时,可直接采用凸键或凹槽作为感应体;不适于零转速测量。

  ●输出波形:近似正弦波(≥50r/min时)

  ●输出幅值:50r/min≥300mv

  以上数据在被测齿轮60齿、材料A3钢、模数2、间隙0.5mm下测得,仅供参考。

  注:被测转速越高,输出幅值越大,反之越小;

  传感器磁芯端面与被测齿轮安装间隙越小输出幅值越大,反之越小.

YY920磁电式转速传感器(图2)

  ●安装间隙:0.3~3mm.

  ●工作温度:-30~80℃

  -20~150℃(高温型)

  壳体尺寸:M20*1 M18*1 M16*1 M14*1 M12*1或英制或根据客户需求订制

  2.安装示意图

  传感器安装时,将传感器对准齿顶,

  量传感器的安装间隙为0.3~3mm

  左右,固定传感器即可。

  注:输出线两根,另外还有一根屏蔽线(即一端浮空,另一端接二次仪表外壳)
